Spiegelatelier, Cadolzburg

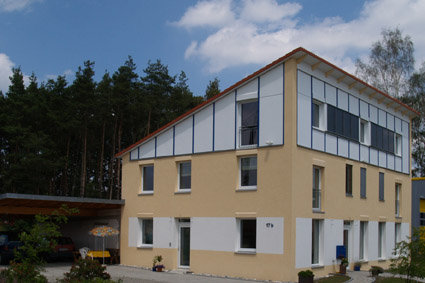

Der Wohn-und Gewerbebau wurde in Mischbauweise am Rand eines Cadolzburger Gewerbegebietes errichtet. Das Erdgeschoss des Passivhauses ist in Massivbauweise, Ober- und Dachgeschoss sind als Holzrahmenkonstruktion ausgeführt. Der Kollektor der Solaranlage konnte in die Südfassade integriert werden. Vorgehängte Holzzementplatten im oberen Drittel akzentuieren die Pultdachform des Passivhauses. Auf Wunsch des Bauherrn wurde die Grundrissplanung nach den Feng-Shui Kriterien vorgenommen.
Projekt
Gebäude
Ausstattung und Energiedaten
Energiebedarf Qp
14,90 kWh/(m²a)Wand Stärke
50,00 cmWand Aufbau
Kalksandstein-Mauerwerk, einschalig mit Polystyrol gedämmt, HolzrahmenbauweiseWand U-Wert
0,13 W/(m²K)Boden Stärke
57,00 cmBoden Aufbau
Bodenplatte Stahlbeton oberseitig gedämmtBoden U-Wert
0,15 W/(m²K)Dach Stärke
49,00 cmDach Aufbau
Ziegeleindeckung, Sparrendach mit TJI-Trägern, ZellulosedämmungFenster Rahmen
KunstofffensterFenster Verglasung
Dreischeibenisolierverglasung mit Edelgasfüllung, Thermix GlasrandverbundFenster Uw-Wert
0,85 W/(m²K)Heizung Typ
PelletofenHeizung Leistung
12,00 kWLüftung Typ
Zu-und AbluftLüftung Wirkungsgrad
85,00 %Solarthermie Typ
Flachkollektor, 500 l Speicher, davon 100 l Latentspeicher mit Paraffinfüllung, Warmwasser, heizungsunterstützend
